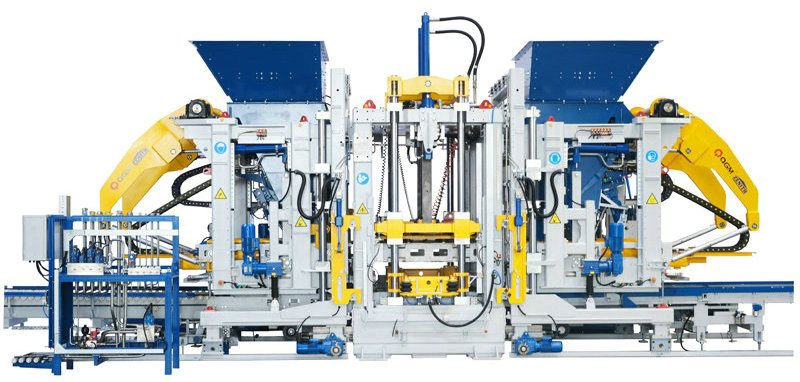

Zn2000c machin blòk konkrè

ZN2000C se yon modèl pwòp tèt ou-devlope. Li se karakterize pa wo degre nan entèlijans ak automatisation, epi fè itilizasyon konplè nan gwo teknoloji teknoloji dènye kri tankou dijitalizasyon ak sistèm enfòmasyon, ki se lajman ki itilize nan konstriksyon nan tout ti bouk ak nouvo lavil eponj.

Karakteristik:

Doub Vibration Table, Uit Motors Servo (Si ou vle) Top Ekipman

Asanble modilè pou pi fasil antretyen plis kalite diversifiée nan brik pwodwi

Pi wo kapasite, pi wo pwodiktivite

Gwosè palèt 1400x1400/1300mm

Fòme zòn 1320x1350/1250mm

Wotè pwodwi 40-500mm

Nimewo nan blòk kre kre: 18 blòk/mwazi (390x190x190mm)

Brik estanda: 105 blòk/mwazi (240x115x53mm)

Brik wout: 66 blòk/mwazi (200x100x60mm)

Gwosè ekipman approx. 10,000

Approx. 4,700

Approx. 3,400

Sistèm Vibration Maksimòm fòs eksitasyon nan tab Vibration: 200/kN

Maksimòm fòs eksitasyon nan tèt laprès: 40/kN

Paramèt elektrik Total Pouvwa (Referans): 231/KW

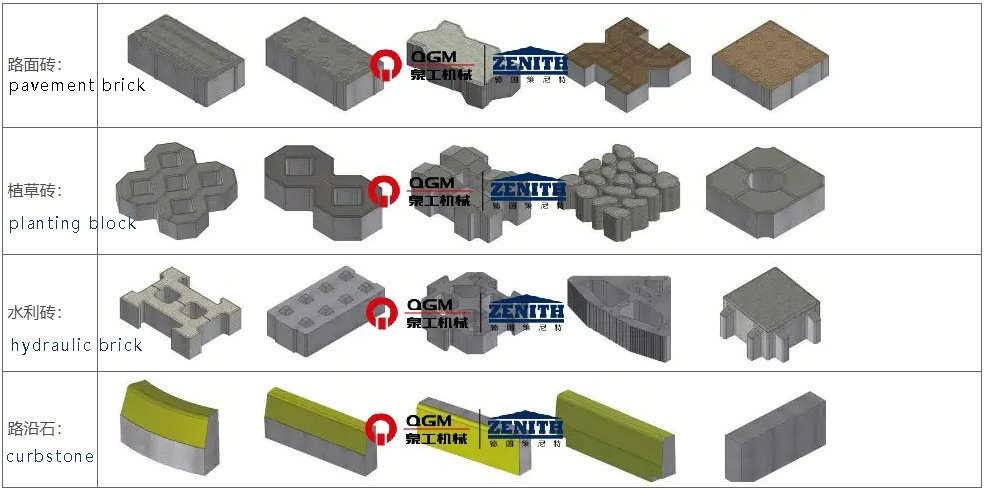

Dyagram schematic de echantiyon brik ki te pwodwi pa ekipman an

Avantaj teknik

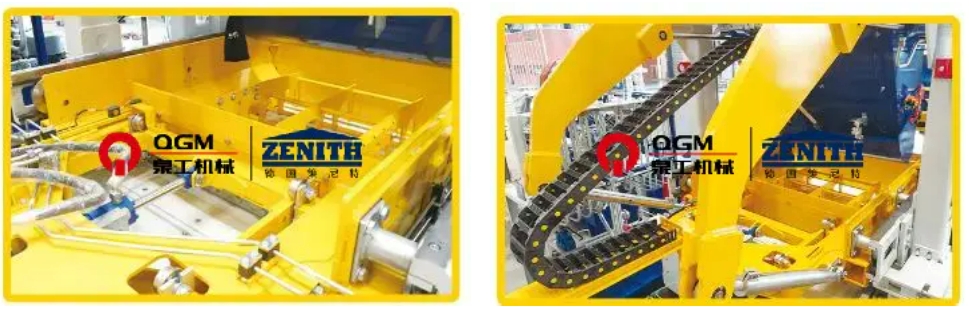

1. High-bon jan kalite konsepsyon ankadreman nan vèsyon Alman yo

Ankadreman an mainframe adopte gwo-fòs estrikti nan ankadreman soude ki fèt nan teknoloji patante Zenit a, ki se soude pa asye a Customized seksyon espesyal, ak konsepsyon rezonab, menm ak bèl soude, ak ankadreman an antye sibi tretman an Vibration aje asire bon jan kalite a segondè ak estabilite segondè nan ankadreman an. Pwosesis avanse konsepsyon estriktirèl fè mainframe a dilatabl, ak bò ouvèti mwazi ak fonksyon fèmen, ekstraksyon debaz (tablo) fonksyon, polystyrène tablo enplantasyon fonksyon, elatriye ka ajoute imedyatman.

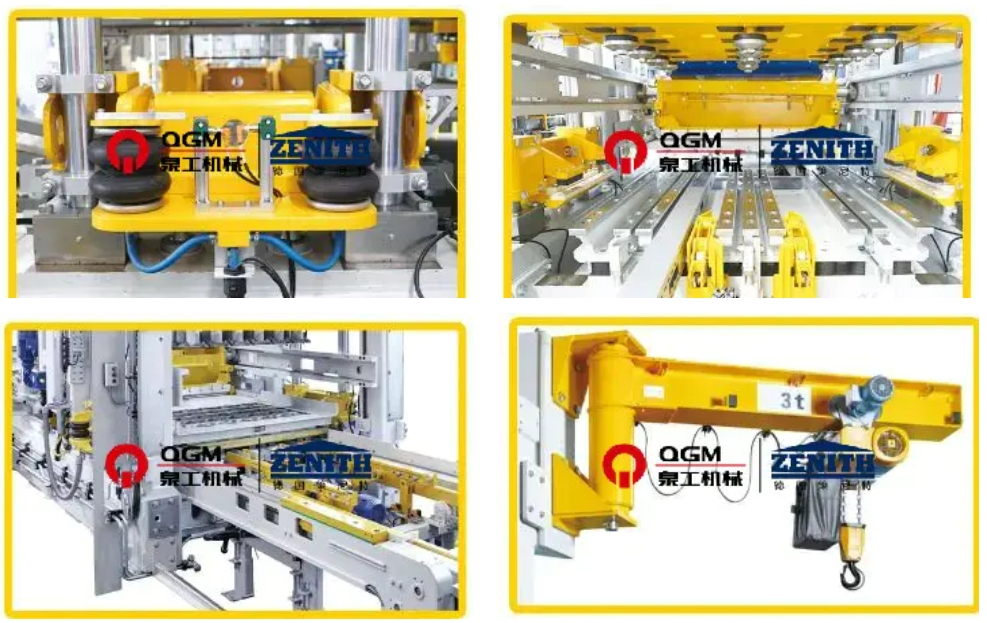

2.Automatic rapid sistèm chanjman mwazi

Lè se mwazi an transfere nan pozisyon an lame, sistèm leve li yo reyalize otomatik chanjman mwazi sou aparèy la rapid chanjman mwazi. Mwazi anwo yo ak pi ba yo otomatikman sere pneumatically, ki se san danje, efikas, senp yo opere ak pratik yo kenbe. Li sitou gen ladan:

Aparèy mwazi konpwesyonè: Li sitou konsiste de bracket mwazi ak konpwesyon kranpon branch bwa sou tou de bò yo, ki ede nan blocage ak fixing mwazi yo ak tranpaj lè machin nan lame pote soti pre-vibrasyon ak Vibration prensipal la, konsa tankou reyalize pi bon efè a Vibration ak prolonje lavi a nan lavi yo.

Aparèy pou bloke konpwesyon pou konpwesyonè: se indenter a fiks pa aparèy la blocage ak èrbag, ki ka fasilman ak byen vit ranplase indenter a, diminye tan an nan ranplasman mwazi ak enstalasyon, epi asire ancrage a egzat nan ankadreman an mwazi pi ba ak anwo indenter.

Aparèy elektrik ensèsyon mwazi: se aparèy la monte mwazi itilize yo enstale mwazi yo nan machin prensipal la ak manje ak retire mwazi yo soti nan machin nan pa vle di nan bracket nan mwazi elektrik, ki ka aplike nan pi fò nan mwazi yo nan mache a, ak parantèz mwazi espesyal ka itilize pou mwazi espesyal.

Mwazi Chanje Aparèy: Enstale sou ankadreman an nan machin prensipal la, li se itilize pou leve ak loading mwazi yo lè chanje mwazi yo, ekipe ak ekipman pou chèn elektrik ak aparèy mache elektrik.

3. Sistèm fabwikasyon

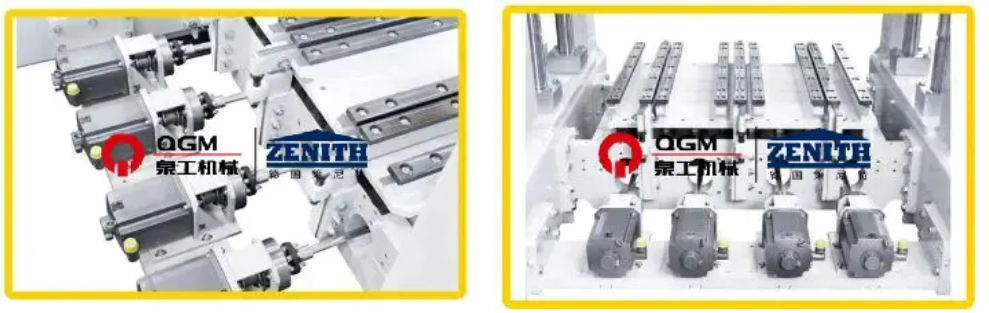

4. "Ultra-dinamik" Sistèm Vibration Servation:

"Ultra-dinamik" teknoloji Vibration Servo se yon kalite wo-efikasite, pwòp tèt ou-adaptasyon sistèm Vibration ki fèt espesyalman pou machin brik; Motè a sèrvo ka fè repons ki pi rapid nan tan ki pi kout la reyaksyon, reyalize pèfòmans nan Vibration pi wo a, diminye kantite lajan an nan siman itilize ak rakousi sik pwodiksyon an, pwodwi pwodwi konkrè-wo kontra; Sistèm nan Vibration ka fleksibl adapte yo ak bezwen yo nan pwodwi konkrè diferan. Motè a sèrvo ka fè repons ki pi rapid nan tan ki pi kout la reyaksyon reyalize pèfòmans ki pi wo a Vibration, ki ka diminye kantite lajan an nan siman, diminye sik la pwodiksyon, ak pwodwi pwodwi trè kontra enfòmèl ant konkrè; Ka sistèm nan Vibration dwe fleksibl adapte a bezwen yo pwodiksyon nan pwodwi konkrè diferan.

8 inite Vibration ak balans mekanik mete endividyèlman pa 8 kondwi sèvè;

8 Motors Servo, endividyèlman monte sou ekstèn vibrasyon izolasyon travès yo nan sipò yo motè;

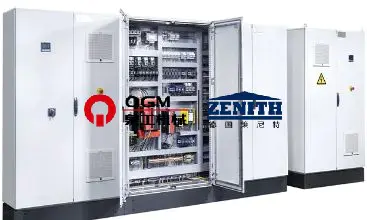

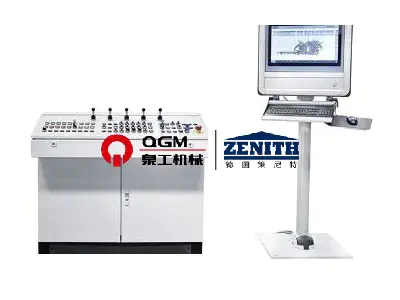

5. Sistèm kontwòl egzat

Atravè fidbak siyal la, kontwole faz la ak vitès nan Vibration, senkronize kontwòl mouvman, gwo vitès ki sibstiti an, yo ka ranpli nan yon kout peryòd de Vibration tan ak eliminasyon Vibration, ede diminye sik la bòdi, ak pi bon efè frenaj. Atravè pozisyon ak vitès doub fèmen-bouk, kontwole fòs la eksitasyon sèlman aji nan direksyon vètikal la, maksimize fòs la eksitasyon efikas, ak nan menm tan an evite domaj nan fòs eksitasyon orizontal nan machin nan, prolonje lavi sa a ki sèvis nan ekipman an, epi yo dwe kapab fè anviwònman diferan pou kondisyon pwodwi diferan, epi pwodwi pwodwi-wo kalite.

Tèt la pou laprès, ankadreman mwazi, machin total ak machin twal yo kontwole pa valv pwopòsyonèl direksyon ak fidbak bobin, ki gen tan repons vit; Se mòd kontwòl la fèmen-bouk nan Capteur deplasman/encoder-PLC-pwopòsyonèl direksyon valv-silenn adopte, sa ki fè kontwòl la pi egzat, ak aksyon an nan silenn lan pi vit ak pi estab; Estasyon an idwolik adopte ponp Piston varyab, ki pa pwodiksyon lwil la presyon ak dechaje ponp lan lè sistèm nan idwolik rive nan presyon an mete diminye konsomasyon an enèji; Estasyon an idwolik adopte akimilatè ekipman pou lwil oliv oksilyè, ki diminye konsomasyon enèji; Ak estasyon an idwolik adopte akimilatè ekipman pou lwil oliv oksilyè, ki diminye konsomasyon enèji ak diminye konsomasyon enèji. Estasyon an idwolik adopte akimilatè ekipman pou lwil oliv oksilyè, ki ka itilize pou aksyon miltip nan menm tan an, ak presyon an nan sistèm nan idwolik se ki estab; Sistèm idwolik la gen detèktè presyon, ki ka parèt sou panèl la operasyon pou gade fasil; Sistèm idwolik la gen detèktè tanperati, glasyè ak aparèy chofaj, ki ka efektivman kontwole tanperati a lwil oliv, se konsa ke lwil la idwolik gen yon pèfòmans bon.

6. Sistèm idwolik
